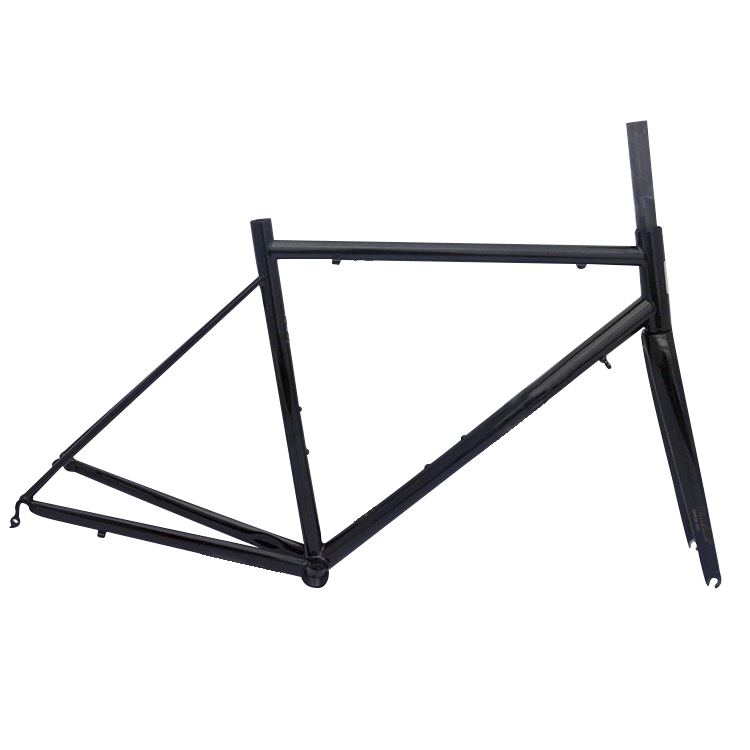

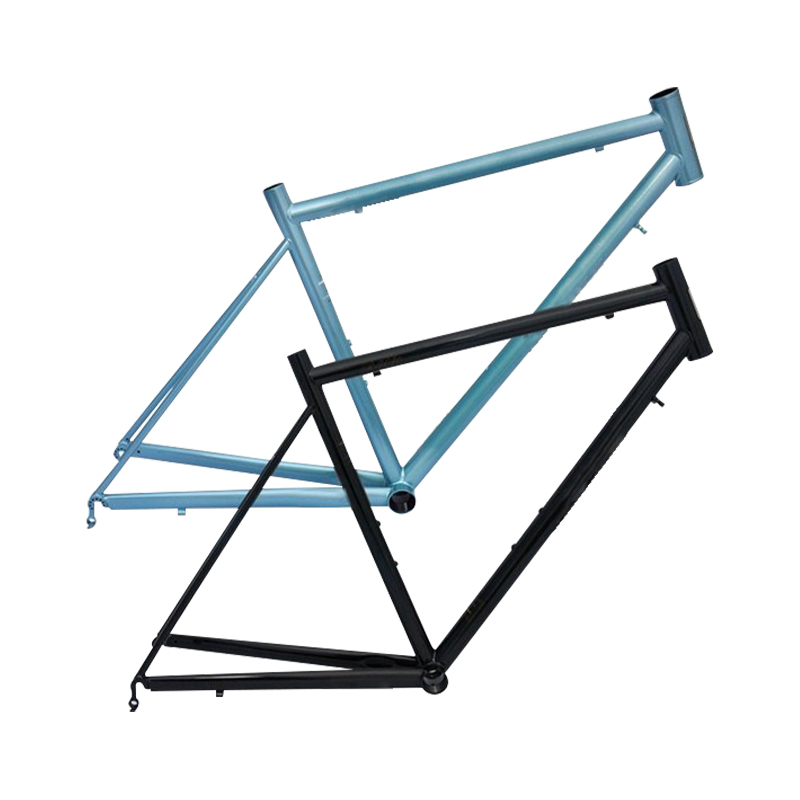

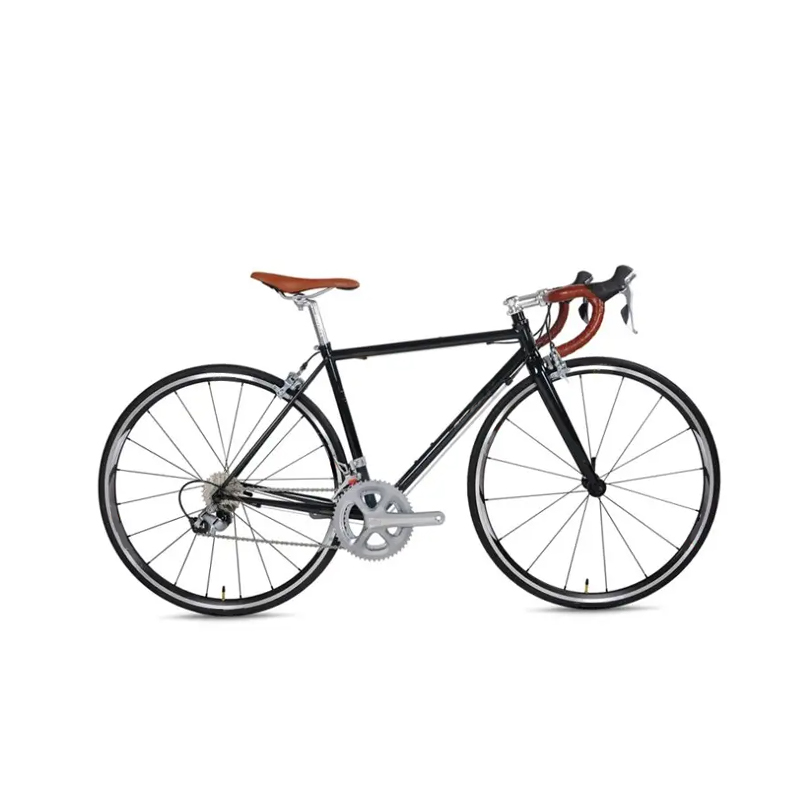

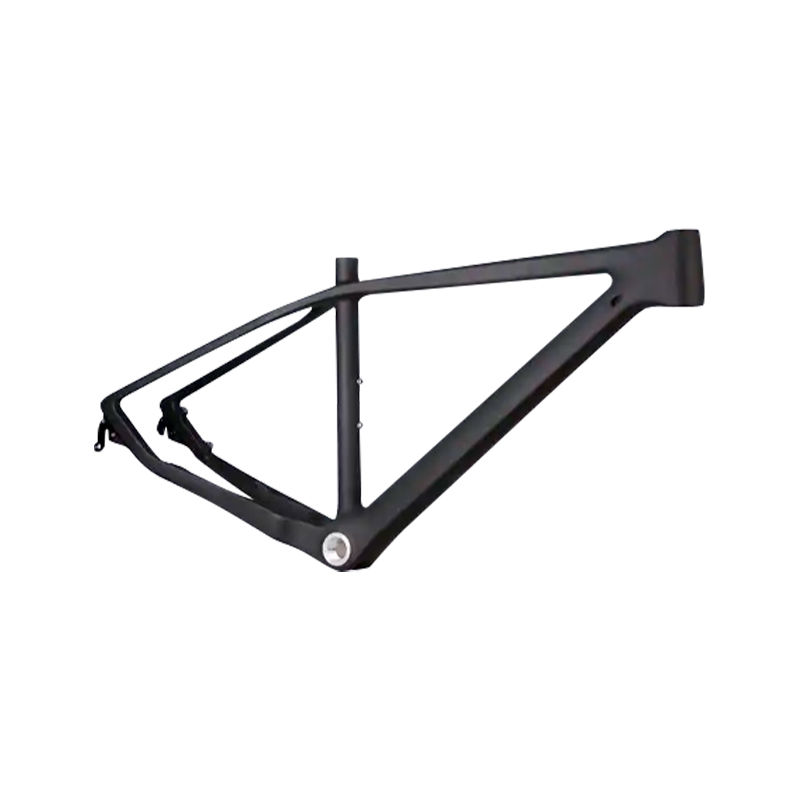

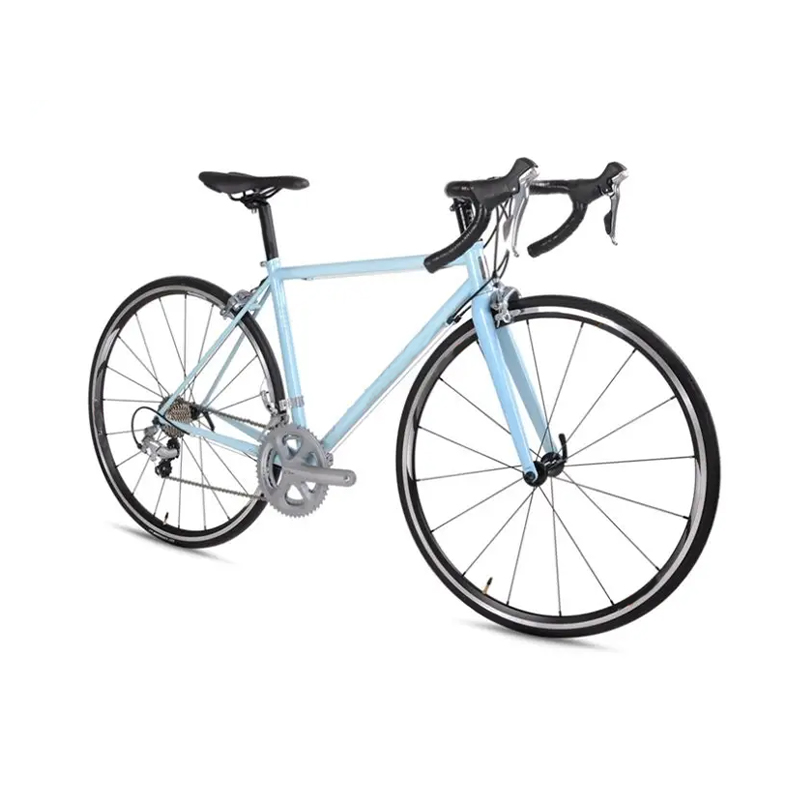

Rangka Sepeda Serat Karbon

Rangka sepeda serat karbon terdiri dari lapisan serat karbon (woven carbon fiber layer) yang tertanam dalam matriks resin epoksi. Serat karbon memberinya kekuatan, dan resin mengikatnya. Kebanyakan rangka terbuat dari beberapa lapisan bahan serat karbon/resin (disebut "prepreg"), dengan tingkatan dan arah berbeda yang diperhitungkan di lokasi berbeda dalam rangka.
Keuntungan:

  • Rasio kekakuan terhadap berat yang tinggi;
  • Peningkatan Kemampuan Bentuk;
  • Mampu dibentuk menjadi profil tubular aerodinamis.
Hubungi kami
Sebelumnya：Papan Dayung Ringan Tahan Korosi Kekuatan TinggiBerikutnya：Dayung Pickleball Ringan Serat Karbon
cakupan
Bakat - Serat Karbon
Kekuatan Lentur MPa 700-900
Kekuatan Tarik MPa 300-400
Kekuatan Kompresif MPa 150-250
Modulus Elastisitas IPK 200-300
Kepadatan gram/cm 3 1.8
MONOKOK · MODULUS TINGGI
Rangka Sepeda Serat Karbon
Konstruksi monocoque menggunakan prepreg serat karbon Toray T700, T800, dan M40J dengan cetakan internal EPS. Kisaran berat rangka 850–1150 g (ukuran M, versi rem cakram). Jadwal peletakan dirancang untuk distribusi kekakuan anisotropik: kekakuan lateral tabung kepala 120 N·m/° (standar EN 14781), kekakuan torsi braket bawah 180 N·m/° di bawah masukan torsi 50 N·m. Toleransi penyelarasan dropout ±0,5 mm, konsentrisitas shell BB86 press-fit dalam 0,05 mm.
Berat (M) 850–1150g
kekakuan BB 180 N·m/°
Offset garpu 43–48mm
◆
Keuntungan struktural
  • → Rasio kekakuan spesifik: 105–120 kN·m/kg, melebihi aluminium 6061 (25 kN·m/kg) dan baja (20–22 kN·m/kg) dengan massa yang sama.
  • → Peredam getaran: Koefisien redaman modal 0,025–0,035 pada 50–200 Hz, mengurangi transmisi obrolan jalan ke titik kontak.
  • → Resistensi dampak: Performa uji jatuh sesuai EN 14766: tidak ada retakan struktural setelah 22 kg dijatuhkan dari ketinggian 450 mm.
  • → Ketahanan korosi: Tidak terpengaruh oleh keringat, semprotan garam, atau paparan sinar UV (diuji sesuai ASTM B117, 500 jam).
◆
Data geometris & layup
Panjang rantai 405–425 mm (tergantung ukuran)
Sudut tabung kepala 71°–73,5°
Penurunan braket bawah 65–75mm
Fraksi volume serat 58% – 65%
Jumlah lapisan (area DT) 12–18 lapisan (orientasi 0°/45°/90°)
01
Validasi mekanis
Uji kelelahan sesuai ISO 4210-6: 100.000 siklus pada beban 1.200 N diterapkan pada pedal, tidak ada perambatan retakan. Dampak tabung kepala: beban statis 18 kN tanpa kegagalan.
02
Permukaan & selesai
Matte UD, gloss twill, atau hasil akhir terbuka karbon mentah. Ketebalan lapisan bening 40–60 μm, stabil terhadap sinar UV dengan ΔE < 1,5 setelah 500 jam QUV.
03
Kompatibilitas
Head tube meruncing (1-1/8” hingga 1-1/2”), braket bawah BB86-92 atau T47 berulir, rem cakram dudukan datar (rotor 160/140 mm), poros thru 12x100/12x142 mm.
⚙
Segmen aplikasi
Balapan jalanan Daya Tahan/Grand Fondo Kerikil segala jalan Lacak bersepeda Konversi e-bike (bersertifikat)
▸ Spesifikasi perakitan & torsi
  • Baut pelat muka batang: 5–6 N·m (pasta rakitan karbon diperlukan pada tabung kemudi)
  • Cup braket bawah: 40–50 N·m (berulir) / press-fit memerlukan Loctite 641
  • Baut kaliper rem cakram: 8–10 N·m (kekuatan sedang pengunci ulir)
  • Gantungan pemindah gigi: 3–4 N·m, kompatibel dengan tipe dropout yang dapat diganti
▸ Catatan pemeliharaan & penanganan
  • Hindari menjepit tabung atas atau tabung pengaman; gunakan klem meja kerja pada tiang tempat duduk saja.
  • Periksa delaminasi setelah tabrakan menggunakan uji ketuk koin (perubahan nada yang terdengar menunjukkan pemisahan).
  • Jangan melebihi 8 N·m pada komponen antarmuka karbon apa pun tanpa washer atau pembatas torsi.
  • Suhu penyimpanan -10°C hingga 50°C, hindari kontak langsung dengan aseton atau minyak rem.
ⓘ
Batasan maksimal berat pengendara
120 kg (termasuk perlengkapan) untuk varian jalan/kerikil; 150 kg untuk versi bersertifikat e-bike yang diperkuat.
ⓘ
Cakupan garansi untuk cat
2 tahun melawan delaminasi atau pengelupasan lapisan bening. Keripik batu tidak tercakup.
ⓘ
Perutean internal Di2/EPS
Kompatibel dengan Shimano Di2, SRAM AXS, Campagnolo EPS. Saluran internal untuk 4 kabel.
! bersertifikat ISO 4210-6. Nomor seri batch untuk ketertelusuran. Layup dioptimalkan untuk bobot pengendara 75 kg; penyesuaian tersedia untuk penyetelan kekakuan.
