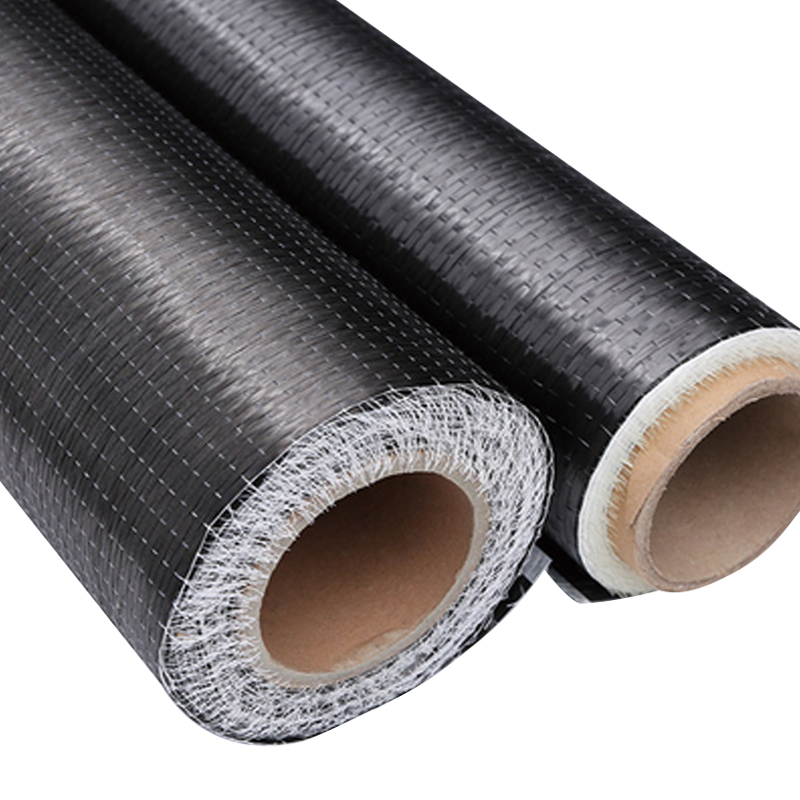

Kain Penguat UD Searah Serat Karbon Sangat Fleksibel

Kain penguat UD searah serat karbon yang sangat fleksibel adalah material komposit berkinerja tinggi yang menggunakan serat karbon yang disusun searah sebagai bahan penguat. Ia memiliki kekuatan, modulus dan ketahanan lelah. Fleksibilitasnya memudahkan pemasangan permukaan struktural yang kompleks dan cocok untuk memperkuat substrat dengan berbagai bentuk. Hal ini banyak digunakan dalam perbaikan dan penguatan bangunan, jembatan dan peralatan industri. Dibandingkan dengan baja tradisional, baja ini lebih ringan, lebih tahan korosi, dan memiliki konstruksi yang nyaman dan efisien.

Hubungi kami
Sebelumnya：Kain Tenun Polos Serat Karbon 1k/3k/12kBerikutnya：Tidak ada produk berikutnya
cakupan

Karakteristik Produk

  • Ringan, kepadatannya hanya 1/4 baja.
  • Kekuatan tinggi
  • Fleksibilitas tinggi dan penerapan tinggi untuk komponen dengan bentuk kompleks.
  • Konstruksi yang nyaman, tidak memerlukan mesin besar, efisiensi konstruksi tinggi.
  • Tahan korosi, tahan asam, tahan alkali, tahan garam, dan tahan terhadap berbagai lingkungan yang keras.
Penguatan Tarik Intensitas Tarik Modulus Perpanjangan Berat（g/㎡）
T300-12000 ≥3500Mpa ≥230Gpa ≥1,5% 198
T300-12000 ≥3500Mpa ≥230Gpa ≥1,5% 396
T700S-12000 ≥4900Mpa ≥240Gpa ≥2,1% 400
T700S-12000 ≥4900Mpa ≥240Gpa ≥2,1% 800
T800S-12000 ≥5800Mpa ≥294Gpa ≥2,0% 515
T800S-12000 ≥5800Mpa ≥294Gpa ≥2,0% 1030
Aplikasi: perkuatan balok, kolom, dinding, pelat lantai, tiang penyangga dan titik struktur balok-kolom komponen bangunan.

Kami dapat merancang dan memproduksi kain sesuai dengan kebutuhan pelanggan (yang di atas hanya sebagian dari tampilan)

UNIDIRECTIONAL · KELAS TENSILE
Kain Penguat UD Serat Karbon Sangat Fleksibel
Kain penguat serat karbon searah dibuat dari filamen kontinu Toray T700S dan T800S. Berat areal serat berkisar antara 100 gsm hingga 600 gsm dengan ukuran opsional yang kompatibel dengan termoplastik atau epoksi. Struktur kain terdiri dari serat karbon paralel yang disatukan oleh benang scrim atau benang pakan yang ringan, memberikan keselarasan serat 85-95 persen pada arah beban utama. Bahan ini menunjukkan modulus tarik IPK 230-294 dan kekuatan tarik 4.900-5.900 MPa, tergantung pada tingkat serat yang dipilih. Sistem pengikat yang fleksibel memungkinkan kain menyesuaikan diri dengan permukaan cetakan yang melengkung tanpa tekuk serat atau konsentrasi tegangan yang disebabkan oleh kerutan.
100-600gsm Kisaran berat wilayah
230-294 GPa Modulus tarik
4.900-5.900 MPa Kekuatan tarik
Keuntungan inti
01
Penyelarasan serat tinggi
85-95 persen serat berorientasi pada arah beban, memaksimalkan kekakuan dan kekuatan spesifik per satuan berat laminasi komposit.
02
Sistem pengikat yang fleksibel
Bubuk termoplastik atau ukuran berbasis epoksi menjaga kelenturan kain untuk pemasangan tangan dan operasi penempatan pita otomatis tanpa distorsi serat.
03
Kontrol ketebalan seragam
Teknologi penyebar serat mencapai toleransi ketebalan plus/minus 5 persen, mengurangi area kaya resin dan meningkatkan konsolidasi laminasi.
04
Berat serat yang dapat disesuaikan
Tersedia dalam penambahan 100 gsm dari 100 hingga 600 gsm, memungkinkan pencocokan jadwal lapisan laminasi yang tepat dengan persyaratan struktural.
Spesifikasi teknis
Jenis serat Toray T700S / T800S / T1100G
Opsi ukuran Kompatibel dengan Epoxy / Termoplastik (PA, PPS)
Berat areal serat 100, 150, 200, 300, 400, 600 gsm
Lebar standar 300mm, 600mm, 1.200mm
Materi samaran Poliester / Serat kaca / Tidak ada
Umur simpan 12 bulan pada 5-25°C, <60% RH
Skenario aplikasi
[A]
Struktur luar angkasa: Spar sayap, pengaku badan pesawat, dan rusuk permukaan kendali memerlukan perkuatan searah untuk menahan beban lentur.
[B]
Komponen otomotif: Crash box, pilar B, dan baki baterai struktural di mana kekakuan yang disesuaikan mengurangi massa kendaraan secara keseluruhan.
[C]
Peralatan olahraga: Rangka sepeda, pancing, dan tongkat hoki memerlukan kekakuan spesifik yang tinggi dengan respons lentur yang terkendali.
[D]
Energi angin: Tutup spar dan jaring geser untuk bilah turbin angin komposit, memberikan ketahanan lelah selama masa pakai 20 tahun.
Catatan materi
Verifikasi penyelarasan serat: Penyimpangan sudut dari orientasi 0 derajat yang diinginkan dipertahankan di bawah 1,5 derajat, diverifikasi dengan mikroskop optik sesuai ASTM D6856.
Kompatibilitas impregnasi: Bahan kimia ukuran disesuaikan dengan sistem epoksi, vinil ester, dan resin poliester. Kompatibilitas dengan BMI dan resin ester sianat tersedia berdasarkan permintaan.
Konsolidasi vakum: Prosedur degassing yang direkomendasikan sebelum pemasukan resin untuk menghilangkan udara yang terperangkap di antara derek dan mencapai fraksi volume serat sebesar 55-65 persen.
Penanganan dan penyimpanan
01 Simpan kain dalam kantong plastik tertutup dengan bahan pengering untuk mencegah penyerapan kelembapan, yang dapat mempengaruhi kinerja ukuran dan karakteristik pembasahan resin.
02 Potong menggunakan pisau lurus atau meja potong otomatis; hindari lengkungan atau lipatan tajam yang dapat menyebabkan serat tidak sejajar atau patah.
03 Lepaskan lapisan pelindung segera sebelum pemasangan. Kain yang terkena kondisi sekitar selama lebih dari 8 jam harus dikondisikan di lingkungan layup.
04 Ketegangan gulungan selama pengeluaran tidak boleh melebihi 5 N untuk mencegah peregangan samaran pengikat termoplastik.
Pertanyaan umum
Bagaimana cara menentukan berat area yang benar untuk melakukan layup?
Hitung ketebalan laminasi yang dibutuhkan menggunakan rumus fraksi volume serat: t = (berat per luas) / (kerapatan serat x Vf). Untuk kain 300 gsm pada 60 persen Vf, ketebalan lapisan yang diawetkan kira-kira 0,27 mm.
Apakah kain UD bisa dipadukan dengan kain tenun?
Ya. Lapisan UD yang ditempatkan dalam berbagai orientasi (0°, 90°, ±45°) dapat disisipkan dengan lapisan permukaan kain tenun untuk meningkatkan penyelesaian permukaan dan ketahanan benturan sekaligus menjaga kekakuan.
Siklus pengawetan optimal untuk kain UD yang diresapi epoksi
Perawatan yang disarankan: 120°C selama 2 jam, pasca perawatan pada suhu 180°C selama 2 jam (untuk epoksi otomotif dan ruang angkasa). Tekanan kantong vakum minimal 0,08 MPa. Laju pemanasan 2-3°C per menit.
Berapa sudut penurunan lapisan maksimum yang diperbolehkan?
Lapisan dapat diakhiri dengan rasio ramp 10:1 (panjang:ketebalan) untuk mencegah konsentrasi tegangan pada lokasi penurunan lapisan. Titik terminasi terhuyung-huyung sebesar 5-10 mm.
i Sertifikasi material yang tersedia: AS9100D untuk aplikasi luar angkasa, IATF 16949 untuk otomotif. Berat dan lebar serat khusus tersedia dengan waktu tunggu 4-6 minggu. Uji sampel dari setiap lot produksi per ASTM D3039.
