dibuat khusus Papan Isolasi Glassfiber Resin Epoksi
Rumah / Produk / Prepreg / Papan Isolasi Glassfiber Resin Epoksi
  • Papan Isolasi Glassfiber Resin Epoksi
  • Papan Isolasi Glassfiber Resin Epoksi
  • Papan Isolasi Glassfiber Resin Epoksi
  • Papan Isolasi Glassfiber Resin Epoksi

Papan Isolasi Glassfiber Resin Epoksi

Hubungi kami
Sebelumnya：Tidak ada produk sebelumnya.Berikutnya：Tidak ada produk berikutnya
cakupan
SERI FR-4 / G11

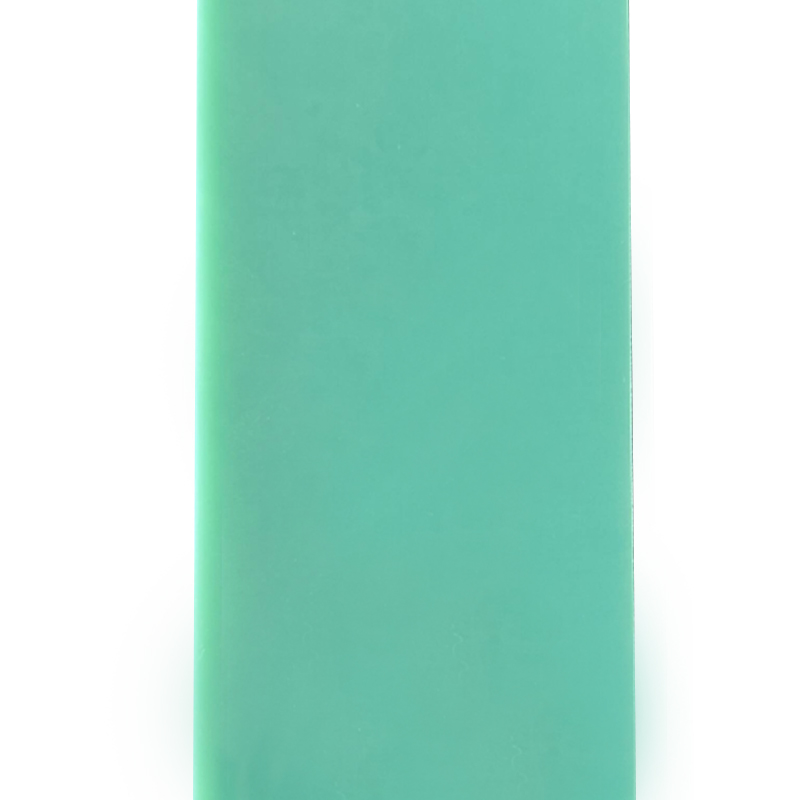

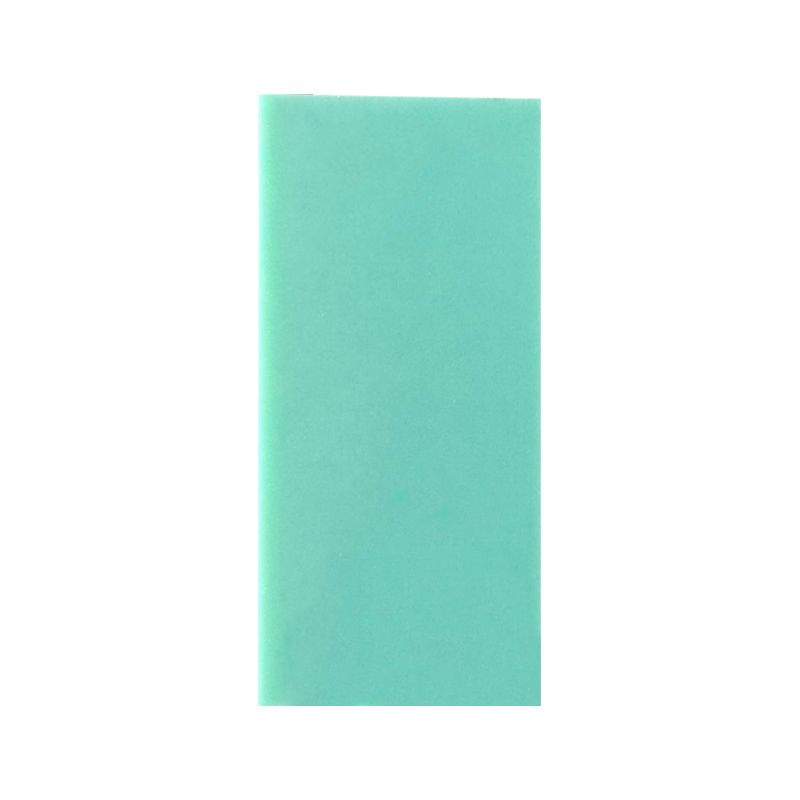

Papan Isolasi Glassfiber Resin Epoksi
Lapisan kain E-glass kontinyu diresapi dengan resin epoksi brominasi, dicetak dengan kompresi pada 160°C dan 14 MPa. Kekuatan dielektrik 20–28 kV/mm (ASTM D149), penyerapan air ≤0,15% setelah perendaman 24 jam. Suhu pengoperasian kelas F (155°C) dengan tingkat mudah terbakar UL 94V-0. Kisaran ketebalan 0,3 mm hingga 50 mm, tersedia dalam warna hijau alami, putih, kuning, dan hitam untuk insulasi listrik dan pemasangan struktural.
Kelas termal F (155°C)
Sifat mudah terbakar UL 94 V-0
Dielektrik 20–28 kV/mm
▸ Keunggulan teknis
  • Resistensi busur: 180 detik tanpa pelacakan (ASTM D495), ditentukan untuk switchgear dan kontaktor tegangan tinggi.
  • Faktor disipasi rendah: Tan δ 0,015–0,02 pada 1 MHz, menjaga integritas sinyal dalam aplikasi PCB frekuensi tinggi.
  • Stabilitas permesinan: Pengeboran bebas duri dengan alat karbida; delaminasi dikontrol pada diameter lubang ≥0,8 mm.
  • Ketahanan kelembaban: Retensi resistensi isolasi >95% setelah 96 jam pada RH 95%.
▸ Data mekanik & kelistrikan
Kekuatan lentur (memanjang) 350 – 450 MPa
Kekuatan tarik 280 – 340MPa
Kekuatan tekan 350 – 420MPa
Resistivitas volume 10⁷ – 10⁸ MΩ·cm
CTI (pelacakan komparatif) 175 – 200 V (PLC 3)
⎯
Toleransi dimensi
0,5 – 1,6 mm ±0,10mm
1,6 – 3,0 mm ±0,15mm
3,0 – 6,0 mm ±0,20mm
Panjang/lebar ≤1000 mm ±2,0 mm
⎯
Termal & kimia
  • Layanan berkelanjutan: 130°C – 155°C
  • Konduktivitas termal: 0,25–0,35 W/(m·K)
  • Ketahanan kimia: aseton, etanol, minyak mineral
  • Hindari: asam sulfat pekat
⎯
Parameter pemrosesan
  • Ketebalan geser ≤3 mm
  • Umpan pengeboran: 0,05–0,10 mm/putaran
  • Kecepatan spindel: 20k–40k RPM
  • Pemanasan awal pada suhu 80°C untuk pelubangan >2 mm
◆ Bidang aplikasi (disertifikasi per IEC 60893, NEMA LI-1)
Hambatan switchgear Busbar mendukung Perlengkapan uji PCB Spacer transformator Jepit slot motor Pelat saluran busur Mesin cuci isolasi
Sesuai RoHS · REACH SVHC gratis · Tersedia kelas bebas halogen (IEC 61249-2-21)
Penyimpanan & penanganan
▸ Jaga agar tetap rata di atas palet dengan penyangga tepi. Tinggi tumpukan maksimum 800 mm untuk mencegah lengkungan.
▸ Kisaran kelembaban: 40% – 70% RH. Paparan dalam waktu lama >80% RH dapat meningkatkan penyerapan air di atas 0,3%.
▸ Hindari kontak langsung dengan permukaan tembaga atau baja selama penyimpanan jangka panjang (risiko oksidasi).
Pertanyaan & catatan umum
Tegangan operasi maksimal? Ketebalan 2,5 kV per mm untuk AC (penurunan daya 60% untuk DC).
Kemampuan pasca pembentukan? Tidak ada thermoforming setelah proses curing; hanya lembaran yang sudah diresapi sebelumnya.
Keluarnya gas dalam ruang hampa? TML 0,45%, CVCM 0,08% — cocok untuk ruang vakum.
Kontrol lengkungan? Annealing pada suhu 120°C selama 2 jam mengurangi tegangan sisa setelah pemesinan.
ⓘ Opsi sertifikasi: MIL-I-24768, GB/T 1303.1, diakui UL (tersedia nomor E). Ketertelusuran batch disertakan. Nilai mekanis berdasarkan ketebalan 1,6 mm, arah memanjang.
