dibuat khusus Penutup Kepala Kap Kanopi Eksternal Drone Serat Karbon
Rumah / Produk / Bagian berbentuk khusus / Aerospace / Penutup Kepala Kap Kanopi Eksternal Drone Serat Karbon
  • Penutup Kepala Kap Kanopi Eksternal Drone Serat Karbon
  • Penutup Kepala Kap Kanopi Eksternal Drone Serat Karbon
  • Penutup Kepala Kap Kanopi Eksternal Drone Serat Karbon
  • Penutup Kepala Kap Kanopi Eksternal Drone Serat Karbon

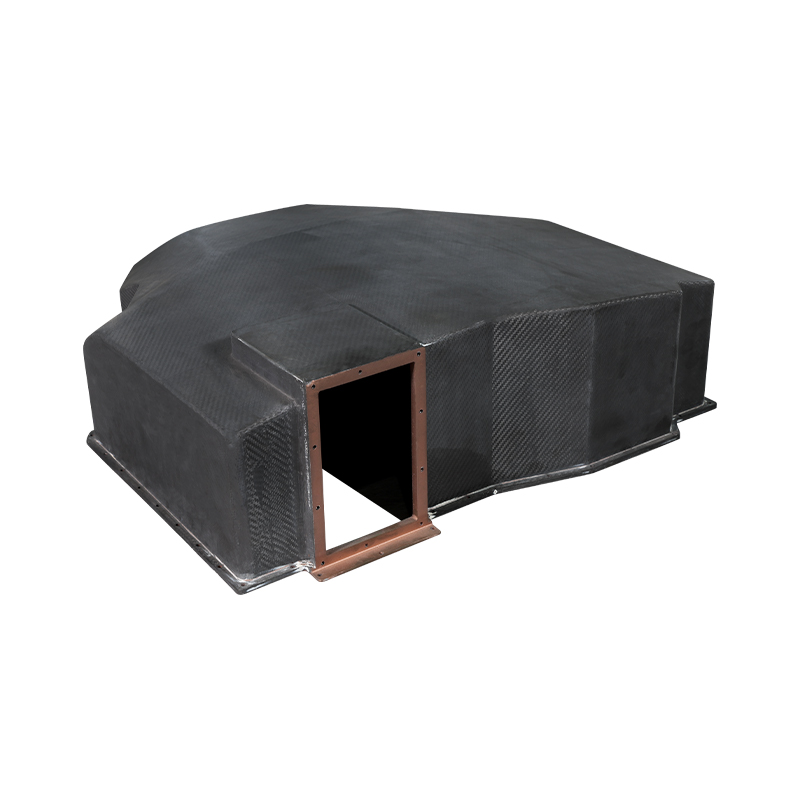

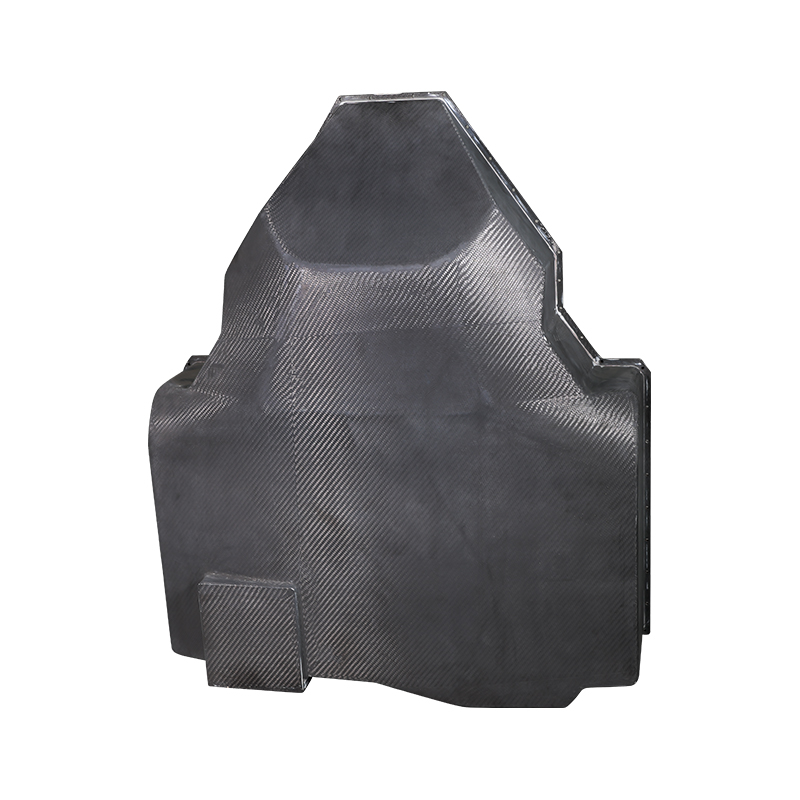

Penutup Kepala Kap Kanopi Eksternal Drone Serat Karbon

Ini dapat mengurangi berat struktur pesawat sekitar 15%~20% dan meningkatkan beban efektif; hal ini juga dapat menyederhanakan peralatan proses UAV, mengurangi beban kerja perakitan, memperpendek siklus produksi, dan mengurangi biaya seluruh siklus hidup seluruh pesawat. Parameter dapat disesuaikan.

Hubungi kami
Sebelumnya：Roda Pendaratan Kendaraan Udara Tak Berawak (UAV) Serat KarbonBerikutnya：Cangkang drone serat karbon
cakupan
PENUTUP EKSTERNAL UAV · KELAS AEROSPACE
Penutup Kepala Kap Kanopsaya Eksternal Drone Serat Karbon
Berat (khas) 42-68 gram
Ketebalan dinding 0,6-1,2 mm
Suhu layanan -40 hingga 110°C
Tinjauan struktural
Kanopi serat karbon prepreg diproduksi melalui cetakan logam yang sesuai atau pengawetan autoklaf. Kain kepar Toray T700 3K dengan resin epoksi ketangguhan tinggi. Modulus tarik 65 GPa, kuat lentur 750 MPa. Dirancang untuk DJI M300, Mavic 3, Matrice, dan frame FPV khusus. Izin internal dirancang untuk modul GPS, IMU, dan kabel antarmuka muatan. Resistivitas permukaan 10-100 ohm per persegi untuk perlindungan ESD.
Jenis serat Kepar Toray T700SC 3K 2x2
Sistem resin Epoksi (Tg 135°C)
Volume serat 57-62 persen
Permukaan akhir Mengkilap (GU 90) atau matte
Titik pemasangan Mur tertanam M2.5 / M3
1
Keuntungan inti
  • Pengurangan massa: 70 persen lebih ringan dari kanopi aluminium, 50 persen lebih ringan dari PC-ABS dengan kekakuan yang sama
  • Transparansi sinyal: Kehilangan transmisi RF di bawah 0,3 dB pada 2,4 GHz dan 5,8 GHz (diterapkan lapisan non-konduktif)
  • Resistensi dampak: Tidak ada perambatan retak setelah 500 g dijatuhkan dari ketinggian 1,5 m ke beton
2
Parameter dimensi
  • Kisaran panjang: 55-120 mm (tergantung badan pesawat)
  • Kisaran lebar: 45-95 mm
  • Kisaran tinggi: 25-55 mm
  • Toleransi: plus/minus 0,15 mm pada permukaan pemasangan
  • Sudut draft: 2 hingga 3 derajat untuk demolding
3
Ketahanan lingkungan
  • Ketahanan UV: QUV 500 jam dengan retensi kilap di atas 85 persen
  • Penyerapan air: kurang dari 0,1 persen setelah perendaman 7 hari
  • Ketahanan kimia: Tidak terpengaruh oleh bahan bakar, oli, dan pelarut pembersih standar
Catatan integrasi dan perakitan
Sekrup pemasangan harus menggunakan mesin cuci nilon untuk mencegah korosi galvanik antara badan pesawat karbon dan aluminium.
Lubang pra-pengeboran diameter 2,2 mm untuk sekrup M2; sudut countersink 100 derajat untuk pemasangan rata.
Saluran paking EMI tersedia untuk melindungi terhadap interferensi elektromagnetik dari modul ESC.
Slot ventilasi dapat diintegrasikan selama pencetakan untuk aliran udara pendingin baterai atau ESC.
Matriks kompatibilitas
Kompatibel dengan DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II, dan frame FPV khusus 7 inci hingga 10 inci.
Desain pintu akses muatan tersedia untuk mekanisme menjatuhkan atau tonjolan kamera sekunder.
Guntingan khusus untuk antena (SMA, u.FL) dan port USB/HDMI yang didukung dengan unit MOQ 50.
Protokol penanganan dan pemeliharaan
01. Membersihkan — Gunakan isopropil alkohol (70 persen) dengan kain tidak berbulu. Jangan merendamnya dalam cairan.
02. Inspeksi — Periksa delaminasi dengan uji tap sebelum setiap penerbangan. Suara tumpul menandakan perpisahan.
03. Perbaikan — Retakan kecil diisi dengan resin epoksi. Ganti penutup jika kerusakan akibat benturan melebihi panjang retakan 15 mm.
04. Penyimpanan — Jauhkan dari sinar matahari langsung bila tidak digunakan. Lapisan bening UV memperpanjang masa pakai hingga 2.000 jam terbang.
Aplikasi khas
Drone inspeksi industri UAV penyemprotan pertanian Pesawat pencarian dan penyelamatan Penutup gaya bebas balap FPV Penutup platform pemetaan LiDAR
Apakah serat karbon memblokir sinyal GPS?
Serat karbon yang tidak dilapisi melemahkan sinyal RF. Kanopi kami dilengkapi lapisan permukaan non-konduktif (serat kaca atau lapisan gel) yang mengurangi kehilangan sinyal hingga di bawah 0,5 dB, sehingga memungkinkan penerimaan GPS dan telemetri tanpa antena eksternal.
Ketinggian dan suhu pengoperasian maksimum
Ketinggian hingga 7.000 m. Suhu pengoperasian terus menerus -30°C hingga 85°C. Paparan jangka pendek pada suhu 110°C (sinar matahari langsung pada permukaan gelap).
Biaya cetakan khusus dan waktu tunggu
Cetakan aluminium: USD 1,800-2,500, lead time 25-30 hari. Contoh kanopi diberikan dalam waktu 5 hari setelah cetakan selesai.
i Semua kanopi diperiksa 100 persen melalui CMM untuk toleransi posisi lubang. Laporan pengujian batch mencakup Tg, volume serat, dan inspeksi visual per IPC-A-600. Pencitraan merek OEM (ukiran laser) tersedia.
